Máy chụp mạch DSA: Cấu tạo, tính năng và ứng dụng lâm sàng trong y học hiện đại

Chụp DSA là gì?

Chụp DSA (Digital Subtraction Angiography), còn gọi là chụp mạch máu kỹ thuật số hóa xoá nền, là phương pháp chẩn đoán hình ảnh tiên tiến giúp đánh giá chi tiết các mạch máu trong cơ thể. Kỹ thuật này đặc biệt hữu ích trong việc phát hiện các vấn đề về mạch máu như tắc nghẽn, hẹp hoặc xuất huyết, mà các phương pháp chụp thông thường khó nhìn rõ.

Trong quá trình thực hiện, bác sĩ sẽ tiêm một loại thuốc cản quang đặc biệt vào động mạch. Sau đó, các hình ảnh X-quang được ghi lại. Nhờ phần mềm máy tính, hình ảnh nền xung quanh sẽ được loại bỏ, chỉ còn lại hình ảnh các mạch máu đã được nhuộm màu. Kết quả này giúp bác sĩ:

• Quan sát cấu trúc mạch máu chi tiết và chính xác.
• Phát hiện tắc nghẽn hoặc hẹp mạch mà không bị ảnh hưởng bởi các mô xung quanh.
• Xác định vị trí và mức độ xuất huyết hoặc các bất thường mạch máu khác.

Nhờ độ chính xác cao và khả năng loại bỏ ảnh hưởng từ các mô nền, chụp DSA trở thành một công cụ quan trọng trong chẩn đoán và lập kế hoạch điều trị các bệnh lý mạch máu.

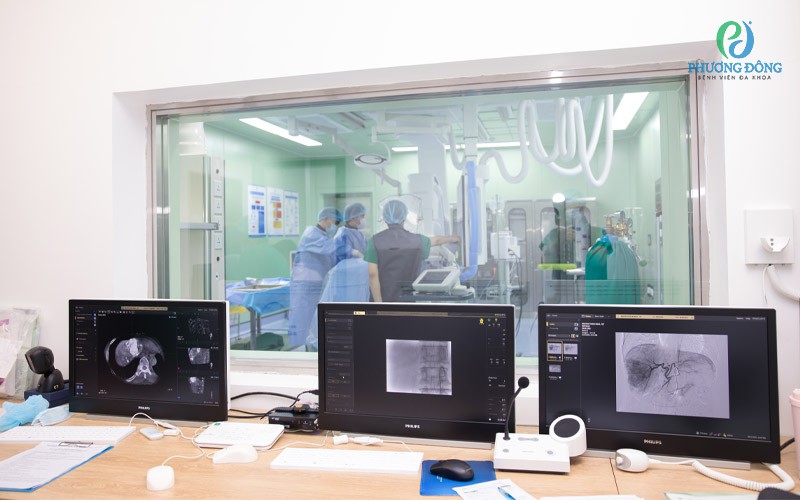

Hệ thống chụp mạch số hoá xoá nền DSA hiện đại tại Bệnh viện Đa khoa Phương Đông

Hệ thống DSA cấu tạo thế nào?

Một hệ thống DSA (Digital Subtraction Angiography – Chụp mạch số xóa nền) thường bao gồm các thành phần cơ bản sau:

• Bộ phát tia X (X-ray tube)
• Bộ phận thu nhận hình ảnh (Image detector)
• Bộ xử lý hình ảnh số (Digital Image Processing System)
• Bộ phận hiển thị hình ảnh (Display unit)
• Các thiết bị phụ trợ khác…

Bộ xử lý hình ảnh số – Trung tâm điều khiển của DSA

Bộ xử lý hình ảnh số là thành phần quan trọng nhất của hệ thống DSA. Nó thu nhận tín hiệu hình ảnh từ video camera và tạo ra tín hiệu điều khiển đồng bộ giữa bộ phát tia X và bộ thu nhận hình ảnh. Mục đích là quản lý chính xác thời điểm phát và thu tín hiệu, đảm bảo hình ảnh mạch máu được ghi nhận đầy đủ và rõ nét.

Quá trình thu nhận hình ảnh diễn ra như sau:

1. Phát tia X theo xung định thời: Bộ phát tia X tạo ra tia chiếu đi xuyên qua cơ thể bệnh nhân.
2. Thu nhận bằng bầu tăng quang (Image Intensifier): Tia X đi qua cơ thể và được chuyển hóa thành tín hiệu ánh sáng.
3. Điều chỉnh ánh sáng vào camera: Một ống kính (Light Aperture) đặt giữa bầu tăng quang và video camera, điều chỉnh lượng ánh sáng truyền đến camera theo từng liều chiếu.
4. Chuyển đổi tín hiệu video: Video camera chuyển tín hiệu ánh sáng thành tín hiệu analog và gửi đến bộ xử lý hình ảnh.
5. Xử lý và số hóa hình ảnh: Bộ xử lý hình ảnh số hóa tín hiệu analog, lưu trữ vào bộ nhớ, đồng thời thực hiện các thuật toán như xóa nền theo thời gian (temporal subtraction) để loại bỏ các cấu trúc giải phẫu giống nhau và làm nổi bật mạch máu khi có chất cản quang.

Trong quá trình thực hiện thuật toán xóa nền:

• Hình ảnh ban đầu được thu nhận làm ảnh nền (mask image).
• Chất cản quang được tiêm vào cơ thể qua tĩnh mạch.
• Bộ xử lý hình ảnh loại bỏ ảnh nền khỏi ảnh thu nhận sau khi chất cản quang đi vào cơ thể, tạo ra hình ảnh mạch máu rõ nét, dễ quan sát.

Các thành phần cơ bản của hệ thống DSA

1. Bầu tăng quang (Image Intensifier)

• Giảm liều tia X cho bệnh nhân
• Cải thiện chất lượng hình ảnh thu nhận

2. Hệ thống ống kính thu nhận ánh sáng (Light Aperture)

• Đặt tại ngõ ra của bầu tăng quang
• Điều chỉnh lượng ánh sáng đi vào video camera theo từng liều chiếu

3. Video camera

• Là bộ phận then chốt của hệ thống DSA
• Chuyển ánh sáng thành tín hiệu điện tử analog, tỷ lệ với cường độ ánh sáng thu nhận

4. Bộ xử lý hình ảnh số

Chức năng chính:

• Thu nhận và số hóa hình ảnh từ video camera
• Thực hiện các thuật toán xử lý hình ảnh (xóa nền, tăng cường chi tiết)
• Hiển thị hình ảnh trên màn hình theo dõi
• Lưu trữ hình ảnh và dữ liệu trên đĩa cứng hoặc đĩa quang

Bộ xử lý hình ảnh thường bao gồm vi xử lý hoặc hệ thống máy tính điều khiển, kiểm soát toàn bộ quá trình phát tia X và xử lý dữ liệu, đảm bảo hình ảnh mạch máu chính xác, rõ nét và đồng bộ với thời điểm tiêm chất cản quang.

Các tính năng nổi bật của máy chụp mạch DSA là gì?

Một trong những ưu điểm vượt trội của DSA là khả năng hiển thị chi tiết các mạch máu và tổn thương nhỏ với độ chính xác cao. Nhờ việc sử dụng ống thông chọn lọc hoặc siêu chọn lọc, các tổn thương với đường kính nhỏ dưới 200 micromet vẫn có thể được quan sát rõ ràng. Khả năng này đặc biệt hữu ích trong chẩn đoán và can thiệp các bệnh lý liên quan đến mạch máu nhỏ, nơi mà các hình ảnh thông thường khó ghi nhận được.

Bên cạnh đó, DSA còn cung cấp hình ảnh động về lưu lượng máu, giúp bác sĩ đánh giá chức năng tuần hoàn và xác định mức độ tắc nghẽn hoặc rối loạn dòng chảy một cách chính xác.

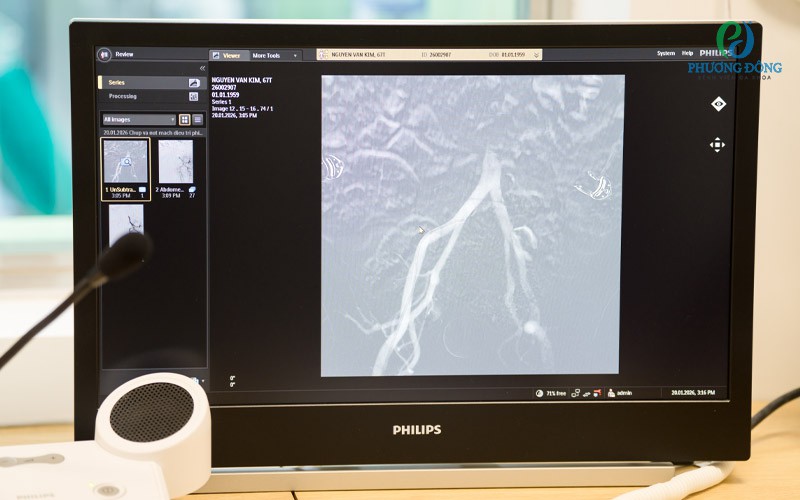

Hình ảnh mạch máu sau chụp được hiển thị vô cùng chi tiết

Một ưu điểm quan trọng khác của DSA là giảm liều thuốc cản quang so với các phương pháp hình ảnh mạch máu truyền thống. Việc này không chỉ giảm tổng liều bức xạ và thuốc cản quang cho bệnh nhân, mà còn hạn chế các tác dụng phụ tiềm ẩn, giúp quá trình chẩn đoán và can thiệp an toàn hơn.

Ứng dụng lâm sàng của máy chụp mạch DSA

Máy chụp mạch số hóa xóa nền là một công cụ chẩn đoán và can thiệp mạch máu cực kỳ linh hoạt, được áp dụng trong nhiều lĩnh vực y học khác nhau. DSA giúp cung cấp hình ảnh động mạch chi tiết, hỗ trợ bác sĩ đánh giá cấu trúc mạch máu và phát hiện các bất thường từ sớm.

Chụp ảnh tim và mạch máu lớn

DSA là phương pháp lý tưởng để khảo sát tim và các mạch máu lớn, giúp đánh giá chính xác cấu trúc giải phẫu bên trong tim và động mạch chủ. Nó đặc biệt hữu ích trong việc phát hiện:

• Bóc tách động mạch chủ
• Phình động mạch chủ
• Hẹp eo động mạch chủ
• Hẹp nhánh động mạch chủ
• Dị tật phát triển của động mạch chủ

Ngoài ra, DSA vẫn được xem là tiêu chuẩn vàng trong chụp động mạch vành, giúp phát hiện tắc nghẽn, hẹp mạch và các bất thường khác, từ đó hỗ trợ đưa ra các quyết định điều trị kịp thời.

Ứng dụng trong thần kinh

DSA cung cấp hình ảnh cực kỳ sắc nét về các động mạch cổ và nội sọ, giúp chẩn đoán và theo dõi các bệnh lý thần kinh mạch máu, bao gồm:

• Hẹp hoặc tắc động mạch cảnh
• Phình động mạch nội sọ
• Dị dạng mạch máu não

Bên cạnh đó, DSA còn giúp xác định các động mạch nuôi dưỡng khối u nội sọ, hỗ trợ lập kế hoạch điều trị phẫu thuật hoặc can thiệp nội mạch chính xác.

Chụp ảnh mạch máu vùng bụng và chi ngoại vi

DSA cũng được ứng dụng để đánh giá động mạch chủ bụng và các nhánh chính, giúp chẩn đoán các bệnh lý mạch máu ở bụng và chi, bao gồm:

• Tắc hẹp các động mạch chính ở chi
• Phình mạch hoặc hẹp nhánh động mạch bụng
• Theo dõi hiệu quả can thiệp mạch máu ngoại vi

Với khả năng cung cấp hình ảnh động mạch chi tiết và độ chính xác cao, DSA hiện là một trong những công cụ quan trọng trong chẩn đoán và điều trị các bệnh lý tim mạch, thần kinh và mạch máu ngoại vi.

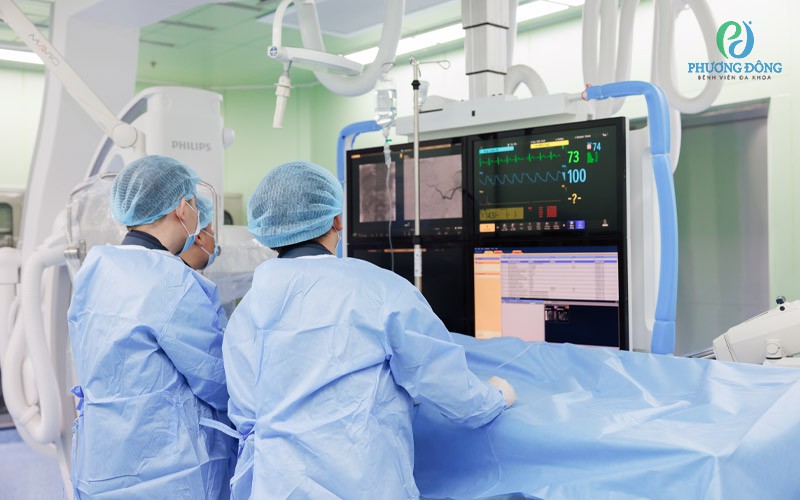

Một ca nút mạch phì đại tiền liệt tuyến bằng máy DSA

Hệ thống chụp mạch số hoá xoá nền DSA tại Bệnh viện Đa khoa Phương Đông

Tại Trung tâm Chẩn đoán Hình ảnh và Điện quang Can thiệp Quốc tế Phương Đông, Bệnh viện Đa khoa Phương Đông sở hữu hệ thống chụp mạch số hoá xoá nền hiện đại, đóng vai trò then chốt trong chẩn đoán và can thiệp các bệnh lý mạch máu. Công nghệ này cho phép loại bỏ hình ảnh mô mềm và xương, từ đó làm nổi bật hệ thống mạch máu với độ chính xác cao, hỗ trợ bác sĩ phát hiện tổn thương sớm và đưa ra hướng điều trị phù hợp.

Hệ thống DSA tại bệnh viện sở hữu nhiều ưu điểm vượt trội, giúp nâng cao hiệu quả chẩn đoán và điều trị:

• Hình ảnh độ phân giải cao: Quan sát rõ các mạch máu nhỏ, phát hiện sớm các bất thường như hẹp, tắc, phình mạch.
• Hỗ trợ can thiệp chính xác: Định vị tổn thương trong thời gian thực, tăng độ an toàn khi thực hiện thủ thuật.
• Giảm thiểu xâm lấn: Thực hiện qua đường ống thông nhỏ, hạn chế đau và rút ngắn thời gian hồi phục.
• Tối ưu thời gian điều trị: Quy trình nhanh chóng, giúp bệnh nhân được can thiệp kịp thời.

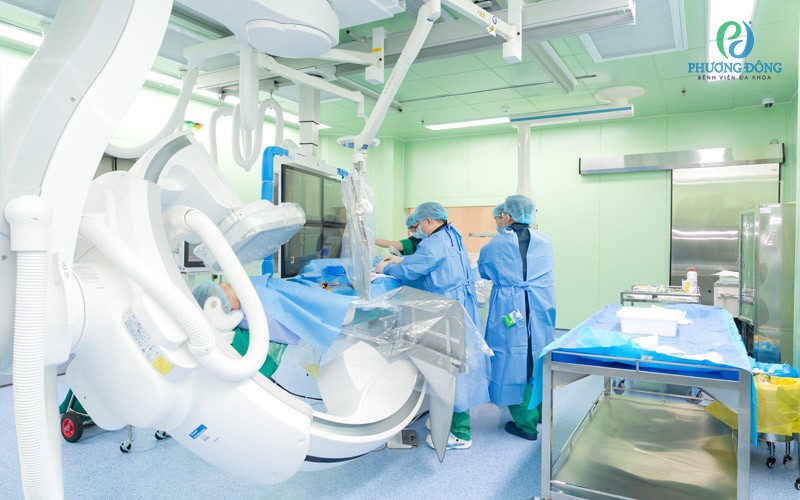

Nút mạch gan dưới DSA

Không chỉ dừng lại ở chẩn đoán, DSA còn là nền tảng quan trọng trong các kỹ thuật can thiệp nội mạch chuyên sâu. Dưới hướng dẫn của hệ thống này, bác sĩ có thể thực hiện nhiều thủ thuật hiện đại như:

• Đặt stent mạch vành hoặc mạch ngoại vi
• Nút mạch điều trị khối u, dị dạng mạch máu
• Can thiệp mạch não trong các trường hợp phình mạch, đột quỵ
• Xử lý các tổn thương mạch máu phức tạp khác

Bên cạnh yếu tố công nghệ, hiệu quả của hệ thống DSA còn được đảm bảo bởi đội ngũ bác sĩ chuyên khoa giàu kinh nghiệm, được đào tạo chuyên sâu về chẩn đoán hình ảnh và can thiệp nội mạch. Toàn bộ quy trình thực hiện tuân thủ nghiêm ngặt các tiêu chuẩn an toàn trong y khoa, góp phần hạn chế tối đa biến chứng và nâng cao tỷ lệ thành công trong điều trị.

Việc đầu tư hệ thống DSA hiện đại không chỉ giúp Bệnh viện Đa khoa Phương Đông nâng cao năng lực chuyên môn mà còn mang lại cơ hội tiếp cận các kỹ thuật y học tiên tiến ngay tại Việt Nam, đặc biệt trong điều trị các bệnh lý tim mạch, thần kinh và mạch máu phức tạp.

Kết luận

Máy chụp mạch DSA không đơn thuần là một thiết bị chẩn đoán hình ảnh, mà là “cánh tay nối dài” của y học can thiệp hiện đại. Với khả năng hiển thị mạch máu rõ nét, hỗ trợ can thiệp chính xác và giảm thiểu xâm lấn, DSA đang góp phần nâng cao hiệu quả điều trị và cải thiện tiên lượng cho hàng triệu bệnh nhân. Việc hiểu rõ cấu tạo, tính năng và ứng dụng của DSA không chỉ cần thiết với đội ngũ y tế mà còn giúp người bệnh chủ động hơn trong việc lựa chọn phương pháp chẩn đoán và điều trị phù hợp.
